Chapter 02 데이터의 종류 (2)

논리회로와 데이터표현

   데이터 표현 실습 - 데이터 종류

   논리 게이트 (Logical gate)

   실무 적용 사례



데이터 표현 실습 - 데이터 종류

   인간과 컴퓨터 상호 수 체계 인식 시스템

   보수(Complement)는 매우 중요한 개념 - 잊지 말아야 함

   보수(Complement)의 활용

      -양/음수로 활용

보수(Complement)의 활용

   - 양/음수로 활용

   - 연산에 활용



논리 게이트(Logical gate)

   논리 게이트(logical gate)는 논리연산을 수행하는 전자소자로서 주어진 입력 변수 값에 대하여 정해진 논리 함수를 수행하여 그 함수의 연산과 경과와 동일한 경과값을 출력하는 하드웨어이다.



스위칭 이론

   1983년 미국의 샤논(C.E.Shannon)에 의해 스위치(파워 on/off)로 2진 정보를 표현하거나 논리 연산의 실행을 가능하도록 구성된 이론



논리 연산의 기본 표현

   - 논리곱(AND)

   - 논리합(OR)

   - 논리부정(NOT)

   - 배타적 논리합(exclusive OR / XOR)



논리곱(AND 게이트)



논리 합(OR 게이트)

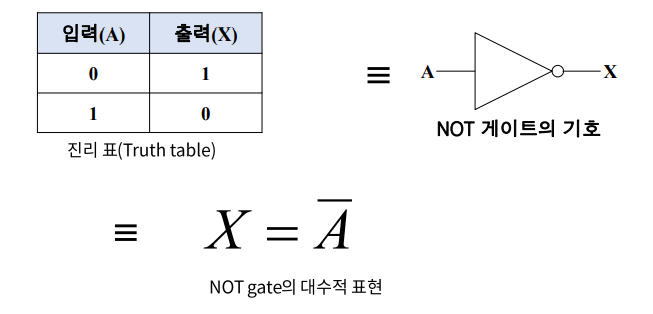

논리부정(NOT 게이트)



배타적 논리합(XOR 게이트)

실무 적용 사례

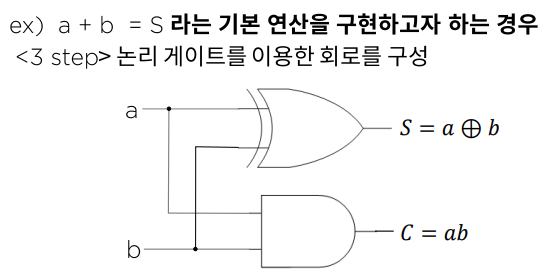

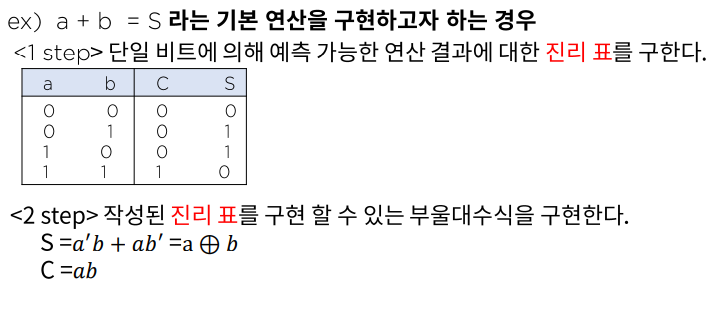

   - 1bit 덧셈의 구현 <-> 논리 회로를 이용한 반 가산기(Half adder)의 구현
