Chapter 05 동적 라우팅 (1)

동적 라우팅의 개요

   * 라우팅 프로토콜

   * 라우팅 알고리즘



라우팅 프로토콜

   * 개요

      - 라우팅 프로토콜은 정적(Static) & 동적(Dynamic)으로 구분된다

      - 정적 라우팅 : 경로 정보를 라우터에 미리 저장하여 패킷 전송

      - 동적 라우팅 : 경로 정보가 네트워크 상황에 따라 더 빠른 경로로 변경되어 패킷 전송



   * 역할

      - 목적지까지의 최적 경로를 계산하고 라우팅 테이블에 업데이트

      - 동적으로 라우팅 테이블을 유지 및 관리하는 알고리즘

      - Distance Vector & Link State routing으로 구분한다

      - Distance Vector : 분산 업데이트, 각 라우터들에 의해 최소 비용 경로 계산 -> 인접 노드와 교환, 소규모 네트워크, 주기적이며 비동식 방식

      - Link State : 중앙 집중형 업데이트, 네트워크 전체 정보를 통해서 최소 비용 경로 계산, 대규모 네트워크에 적합, 이벤트 기반의 라우팅 테이블 관리



   * Distance Vector 라우팅 : 거리 + 방향

      - 목적지 IP 까지의 거리 = Hop 카운트 = 라우터와 라우터 사이의 거리 + 인터페이스 방향

      - 인접 라우터들과 주기적으로 라우팅 테이블을 교환하여 확인 및 관리

      - 인접 라우팅 테이블만 관리 -> 메모리 절약

      - 비교적 구성이 간단

      - 주기적 라우팅 테이블 업데이트 -> 무의미한 트래픽 발생 가능

      - Convergence time (라우팅 테이블 업데이트 시간)이 느리다

      - 소규모 네트워크에 적용

      - 1969년 Bellman-Form 알고리즘에 기반하여 설계, APANET 최초의 라우팅 알고리즘



   * Bellman-Form 알고리즘 : 최단 경로 문제를 풀어주는 알고리즘

      - 예시 : 노드 5개, 간선 10개 (양방향 포함 / 화살표 개수)

      - 최단 경로 : dq(e) = q 에서 e 까지 총 경로

      - 비용 : c(q,w) = 인접 노드간의 비용 -> c(q,w) = q 에서 w 까지 경로

          => 비용 : 목적지인 e를 제외한 나머지 w, t, r 까지의 경로 (중간 경로)

      - 갱신 : dq(e) = min { c(q, w) + dw(e)

                                   c(q, r) + dr(e)

                                   c(q, t) + dt(e) }

         => 비용과 중간(w, r, t)에서 최종 목적지 까지의 경로를 구해서 계산한다

      - 갱신에서 구해시는 거리 중 가장 짧은 거리가 최단 경로가 된다.

      ※ 최종 목적지에 따라 중간 경로는 달라진다. 그에 맞게 경로를 계산하면 된다.



   * dq(e)의 최단 경로를 구해보자

      - 최단 경로 : dq(e)

      - 비용 : c(q, w) = 1 / c(q, r) = 5 / c(q, t) = 4



      - 최소값 : dq(e) = min { c(q, w) + dw(e)

                                      c(q, r) + dr(e)

                                      c(q, t) + dt(e) }

      - 1 [c(q, w)] + 3 [dw(e) = c(w, t) + c(t, e) = 2 + 1] = 4

        5 [c(q, r)] + 3 [dr(e) = c(r, e) = 3] = 8

        4 [c(q, t)] + 1 [dt(e) = c(t, e) = 1] = 5

      - dq(e) = min { 4, 8, 5 }

      - 최단 경로는 4 이다.

      - 주기적 업데이트 : 연결 링크의 비용 변경, 최단 거리의 변경

      - Listening -> Change -> Estimate -> Notify -> Update

      - 기다림 -> 최단 거리 값 & 연결 링크 비용 변경 -> 인접 노드로 전달



   * 각 노드의 인접 경로 별 Cost



라우팅 알고리즘

   * Link State 라우팅 : 링크 상태

      - 회선의 대역폭을 고려하여 가중치를 부여

      - 네트워크 토폴로지 경로를 모든 라우터들에게 전달

      - 라우팅 정보가 변경되는 이벤트 건에 대해서만 전파 -> 네트워크 트래픽 감소

      - 전체 네트워크 상의 라우터들의 테이블 정보가 동일하게 유지

      - 각 라우터들은 최상의 경로를 계산 -> Dijkstra's algorithm

      - 1959년 컴퓨터 과학자 Dijkstra (1972년 튜링상 수상)가 발표

      - 1980년 ARPANET에서 개발 -> 1989년 OSPF 발표



   * Dijkstra's 알고리즘 : 주어진 출발지와 목적지 사이의 최단 경로 문제를 푸는 알고리즘

      - 예시 : 노드 5개, 간선 10개 (양방향 포함), 초기값은 무한

        출발지는 q -> 목적지는 e

      - S = { }

        d[p] = 0

        d[w] = 무한

        d[e] = 무한

        d[r] = 무한

        d[t] = 무한

        Q = { q, w, e, r, t }



      - S = { q }

        d[p] = 0

        d[w] = 1

        d[e] = 무한

        d[r] = 5

        d[t] = 4

        Q = { w, e, r, t }



      - S = { q, w }

        d[p] = 0

        d[w] = 1

        d[e] = 무한

        d[r] = 5 -> 1 + 3 = 4

        d[t] = 4 -> 1 + 2 = 3

        Q = { e, r, t }



      - S = { q, w, r }

        d[p] = 0

        d[w] = 1

        d[e] = 무한 -> 5 + 3 = 8 -> 1 + 3 + 3 = 7

        d[r] = 5 -> 1 + 3 = 4

        d[t] = 4 -> 1 + 2 = 3

        Q = { e, t }

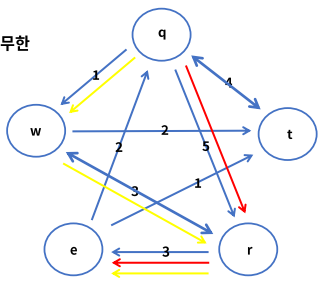

      - q -> e 경로

      - S = { q, w, r }

        d[p] = 0

        d[w] = 1

        d[e] = 7

        d[r] = 4

        d[t] = 3

        Q = { e, t }



※ 정리

   * 동적 라우팅은 네트워크 상황에 따라 경로 정보가 변경되어 패킷을 전송

   * Distance Vector 라우팅은 거리(hop count) + 방향이며 분산형으로 주기적으로 업데이트

   * Bellman-Form 알고리즘을 사용하며 APANET 최초의 라우팅 알고리즘

   * Link State 라우팅은 회선의 대역폭을 고려하며 중앙 집중형으로 이벤트 기반으로 업데이트

   * Dijkstra's 알고리즘을 사용하며 1980년 ARPANET에서 개발



출처 : 제로베이스
