Chapter 04 IP 통신과 라우팅 (3)

ICMP

   * ICMP의 정의

   * ICMP의 기능



ICMP의 정의

   * ICMP (Internet Control message Protocol) : 인터넷 제어 메시지 프로토콜

      - IP 통신을 목적지에 패킷을 정상적으로 전달하는 방법은 있지만 에러 발생 시 처리 불가

      - ICMP는 IP통신의 에러 상황을 출발지에 전달 & 메시지 제어 역할

      - RFC 792, 1981년 소개됨

      - ICMP는 IPv4 패킷으로 캡슐화

      - Protocol ID = 1

      - Ping & Traceroute 명령어를 사용



ICMP의 기능

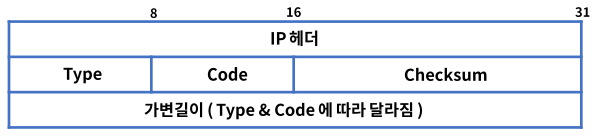

   * ICMP 포맷 구조 : IP 패킷에 포함

      - Type : ICMP 메시지 종류

      - Code : 메시지 Type 별 세부 코드 정보

      - Checksum : ICMP 헤더 손상 여부 확인

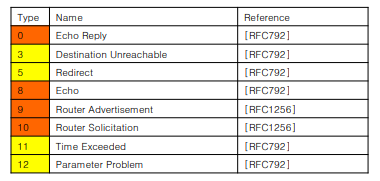

   * ICMP Type

      - https://www.iana.org/assignments/icmp-parameters/icmp-parameters..xhtml

      - 0 ~ 254까지 정의

      - 주로 쓰이는 타입은 아래와 같으며 오류 보고 & 정보성으로 나눈다

      - 정보용 : 8, 0, 9, 10  / 오류 보고용 : 3, 5, 11, 12

   * Type 8 & 0 Echo Request & Reply

      - 네트워크 문제 진단시 사용

      - 출발지에서 목적지 IP로 ICMP Echo Request 메시지를 보내면 목적지는 Echo Reply로 응답

      - 목적지 도달 여부, RTT(Round-Trip delay Time), hop count 확인

      - TTL값에 따라서 일반적인 OS 종류를 알 수 있다

      - Windows 계열 128, linux 계열 64

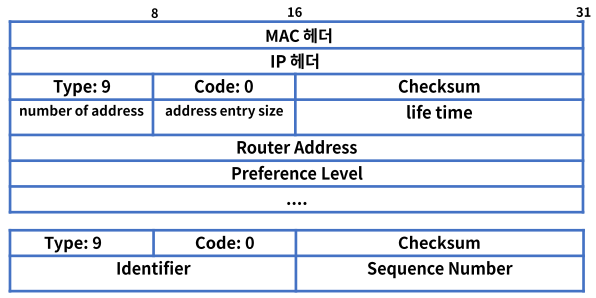

   * Type 9 & 10 라우터 광고 & 정보 요청

      - 자신이 라우터임을 응답 & 네트워크 진입시 라우터 정보 요청

   * Type 3 Destination Unreachable & 5 Redirect

      - 라우터가 IP 패킷을 라우팅 하지 못하는 경우에 발생

      - 0 = net unreachable

      - 1 = host unreachable

      - 2 = protocol unreachable

      - 3 = port unreachable

      - 4 = fragmentation need and DF set

      - 5 = source route failed

      - Type 5 Redirect : 로컬 네트워크에 2개 이상의 경로가 있을 때 더 좋은 경로를 알려줌 -> Redirect Host ( New addr :



   * Type 11 Time Exceeded & 12 Parameter Problem

      - 시간 초과, TTL 값이 "0"이 되면 출발지에게 응답

      - 0 = Time to Live Exceeded

      - 1 = Fragment Reassembly Time Exceeded

      - IP Fragmentation : IP 패킷을 작은 패킷으로 나누어서 전송하고 목적지에서 재조합

      - MTU (Maximum Transmission Unit) : IP 패킷을 전송할 수 있는 최대 크기

      - Type 12 Paremeter Problem : IP 옵션을 잘못 사용하여 라우터에 패킷 폐기



   * Ping Type 8 echo Request & Type 0 echo reply



   * Traceroute - Type 11 Time Exceeded



※ 정리

   * ICMP (Internet Control Message Protocol)

   * IP 통신의 에러 상황을 출발지에 전달 또는 메시지 제어 역할

   * 포맷

   * 주 타입은 정보용(8, 0, 9, 10)과 오류 보고용(3, 5, 11, 12)으로 구분

   * Ping & Traceroute 명령어를 통해서 사용된다



출처 : 제로베이스
