Chapter 02 물리계층 (1)

물리계층의 역할과 기능

   * 물리계층이란?

   * Signaling의 종류

   * 통신 방식



물리계층(Physical)이란?

   * 역할 : OSI 7 Layer의 1계층으로 하드웨어로 표현

   * 네트워크 장치의 전기적, 기계적 속성 및 전송하는 수단을 정의

     상위 계층인 데이터 링크 계층의 프레임을 신호로 인코딩하여 네트워크 장치로 전송

     통신 장치와 커넥터, 인코딩 (Bit -> Signal), 송수신을 담당하는 회로등의 요소가 있다



Signaling의 종류

   * 전기 : Copper 케이블을 사용하며 전화선, UTP, 동축케이블 등이 이에 속한다

   * 광(빛) : Optical Fiber 케이블이 이에 속하며 빛의 패턴을 신호로 사용한다

   * IEEE 802.3 : 이더넷에서 물리계층과 데이터 링크 계층의 매체 접근 제어를 정의, 케이블이 이에 속한다

     주로 쓰이는 1 Gigabit 이더넷 규격

     첫번째 숫자는 Speed를 의미

     두번재 BASE는 Baseband라는 전송방식을 의미

     세번째는 숫자일 경우 전송 거라, 영문자때는 케이블 종류 또는 광타입

     예) 1000BASE-T > 1000 - 스피트 / BASE - 전송방식 / T - 케이블 종류 or 광타입

   * 전파 : 무선이 이에 속하며 마이크로파 패턴을 신호로 사용한다

   * IEEE 802.11 : 무선랜 규격

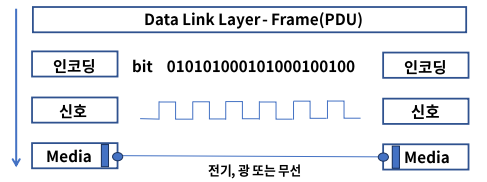

Signaling의 전송 방식

   * 방식 : OSI 7 Layer 2계층의 Frame은 이미지와 같은 형태로 전달된다



※ 정리

   * 물리계층은 네트워크 장치의 전기적, 기계적 속성 및 전송하는 수단을 정의

   * 전송하는 수단인 Signaling은 전기, 광, 무선 등이 있다

   * IEEE 802.3 케이블, IEEE 802.11 무선 표준이 있다

   * 물리계층은  bit를 인코딩하여 2계층 (Data link)와 통신한다



출처 : 제로베이스
